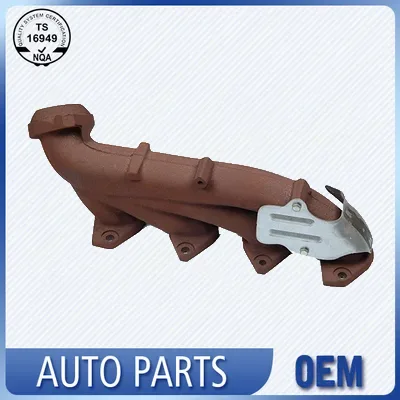

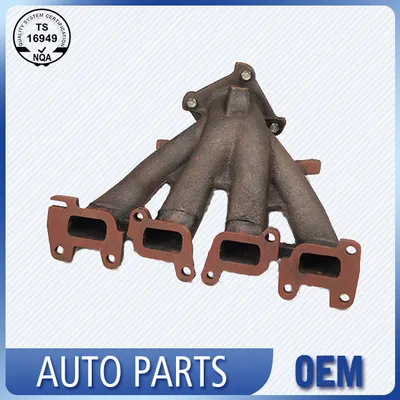

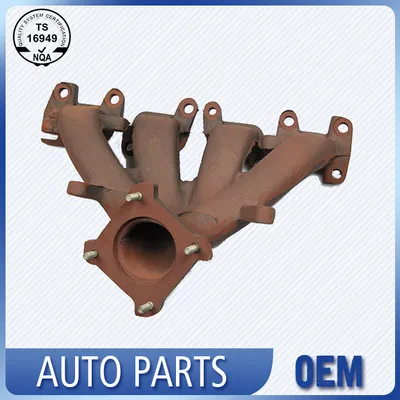

Öntöttvas kipufogócső

Öntöttvas kipufogócsonk sorozatunk a konfigurációk széles skáláját fedi le, beleértve a 3 hengeres, 4 hengeres és V-típusú kiviteleket is, hogy illeszkedjen a legtöbb személygépkocsihoz, kisteherautóhoz és kereskedelmi motorhoz. Mindegyik elosztó kiváló hővezető képességgel és repedésállósággal rendelkezik szélsőséges üzemi hőmérsékleten.

Az optimalizált belső csúszócsövekkel kialakított gyűjtők kiegyensúlyozott kipufogógáz-áramlást biztosítanak, csökkentik az ellennyomást és javítják a motor hatékonyságát. A megerősített karimák és a vastag falú konstrukció megakadályozza a vetemedést és a szivárgást hosszabb használat során. Minden egységet méretellenőrzésnek és nyomáspróbának vetnek alá, hogy megfeleljen az OE illesztési és teljesítményszabványoknak, így megbízhatóan helyettesítik mind a flotta karbantartását, mind az egyedi javításokat.

Termékleírások

Az öntöttvas kipufogócsonkok kiváló hőstabilitást és fáradtságállóságot biztosítanak a nagy terhelésű motorokhoz. Sűrű felépítésük egyenletesen oszlatja el a hőt, csökkenti a forró pontokat, miközben egyenletes kipufogógáz-áramlást tart fenn a turbóreakció és a károsanyag-kibocsátás szabályozása érdekében. A közvetlen illesztési kompatibilitásra tervezték, így kiküszöbölik a költséges módosításokat, megbízható, alacsony karbantartási igényű teljesítményt kínálva a motor-újításokhoz és a flottafrissítésekhez.

Mikrostruktúra és hővezető képesség

A vaskémiát úgy alakították ki, hogy egy perlites mátrixban egyenletesen eloszlatott A típusú pelyhes grafitot állítson elő, amely kombináció 200 Celsius fokon közel 50 watt/méter kelvin hővezető képességet ad. Ez a hőátadási szint gyorsan mozgatja a hőenergiát a nyílás falairól a kollektortestbe, kisimítva a hőmérsékleti gradienseket, amelyek egyébként a feszültséget a karimás csatlakozások közelében koncentrálnák. A grafitpelyhek belső feszültségelnyelőként is szolgálnak; amikor az elosztó 700 Celsius fokot meghaladó környezeti és kipufogógáz-hőmérséklet között mozog, a mikroszkopikus deformáció a grafitcsúcsokon lokalizálódik, ahelyett, hogy folytonos repedéshálózatokká fejlődne. Minden olvadékot hideg ékteszttel és spektrográfiai analízissel értékelnek, megerősítve, hogy a szén-ekvivalens és a szilíciumtartalom keskeny sávokon belül marad a konzisztens grafitforma fenntartása érdekében.

Formázási folyamat és stresszoldás

Az elosztó héjakat gyanta kötésű homokformákban alakítják ki, amelyeket nyomás alatti kapurendszerrel terveztek, hogy alacsonyan tartsák a fém sebességét és csökkentsék a homok erózióját. Kiöntés és felrázás után a nyersöntvények 880 Celsius fokos, folyamatos normalizáló kemencén haladnak át. Ez a lépés feloldja a hűtés során keletkező karbidokat, és újjáépíti az egységes perlit szerkezetet, így a teljes alkatrészen 180-220 HBW keménységi burkot eredményez. A normalizálást követően a karimákat laposra megmunkálják, és a nyílások 6,3 mikrométer Ra alatt szabályozott felületi érdességre készülnek. Az utolsó termikus művelet egy alacsony hőmérsékletű feszültségmentesítés 550 Celsius fokon három órán keresztül, amely ellazítja az öntödei hűtés és a nehéz marási vágások által okozott maradék feszültségeket, így az alkatrész méretbeli stabilitása a motoron végzett első hőciklusok során.

Méretellenőrzés és szivárgásvizsgálat

A karima síkságát gránit felületi lemezen, három sarokponton nullázott mérőóra segítségével ellenőrzik, a tömítőfelületen 0,15 milliméteres elfogadási határral. A nullapont furatokhoz viszonyított portok helyzetét egy híd típusú koordináta-mérőgép rögzíti műszakonként legalább három mintánál, biztosítva, hogy a futómű igazítása egy 0,3 milliméteres tűréstartományon belül illeszkedjen a motorfejhez. Ezután minden elkészült elosztócsövet egy szivárgásvizsgáló berendezésre rögzítenek, 1,5 bar nyomást helyeznek üzemi levegővel, és víztartályba merítik. A buborékok folyamatos áramlása azonnali karanténba helyezést és a kiváltó okok felülvizsgálatát váltja ki. Turbófeltöltős alkalmazásoknál 250 Celsius-fokon, rendszeres időközönként kiegészítő forró szivárgástesztet végeznek hélium nyomjelzővel, ellenőrizve, hogy az öntött test hőtágulása nem nyit-e meg mikroüregeket a kollektor csatlakozásánál.

Gyártási tapasztalat és minőségi dokumentáció

A teljes gyártási folyamat egy IATF 16949 tanúsítvánnyal rendelkező létesítményben folyik, amely több mint 25 éve szakosodott öntött és megmunkált autóalkatrészekre. Minden vashőmérséklethez egyedi tételszám tartozik, amely a szállítólevélen jelenik meg, és kapcsolódik a megfelelő spektrométer rekordhoz, homokvizsgálati jelentéshez és hőkezelési táblázathoz. A kész elosztók egy állandó tintakóddal vannak megjelölve, amely erre a tételre hivatkozik, lehetővé téve a teljes visszamenőleges nyomon követhetőséget még több éves helyszíni szolgáltatás után is.

Ha egy OEM-ügyfél gyártási alkatrész-jóváhagyási folyamat benyújtását kéri, 3. szintű dokumentációt biztosítunk, amely tartalmazza a folyamat folyamatábráját, a meghibásodási módot és a hatások elemzését, a kritikus méretekre vonatkozó képességmutatókat és az öntödei laboratórium anyagtanúsítványát. Ez a csomag megadja a mérnöki csapatoknak azokat az adatokat, amelyekre szükségük van az elosztórendszer érvényesítéséhez az adott motorplatformhoz.

További öntöttvas kipufogócső-formák

Prémium öntöttvas kipufogócsövek, amelyeket a tartósság, a hőstabilitás és az optimalizált kipufogó-áramlás érdekében terveztek.

GYIK

1. Milyen járművekhez és motorokhoz használhatók az öntöttvas kipufogócsonkok?

V: Illik a nagy teherbírású dízel teherautókhoz, mérnöki gépekhez, mezőgazdasági berendezésekhez, nagy lökettérfogatú haszongépjárművekhez, régi iskolai benzinmotorokhoz és turbófeltöltős nagy terhelésű motorokhoz. Kifejezetten olyan munkakörülményekre tervezték, ahol ultramagas kipufogógáz-hőmérséklet, hosszan tartó teljes terhelésű üzem és erős vibráció jellemzi, ahol a vékony acél elosztók hajlamosak a deformációra és a repedésre.

2. Melyek az öntöttvas kipufogócsonkok repedésének és légszivárgásának fő okai?

V: A gyakori hideg-meleg termikus ciklusok hatalmas hőfeszültséget okoznak, és fáradási repedéseket hoznak létre; a nem megfelelő túlnyomatékos beszerelés károsítja a karima szerkezetét; hiányzó vagy sérült hővédő pajzs helyi ultramagas hőmérsékletű égéshez vezet; az alacsonyabb minőségű vékony tömítések hosszú távú használata egyenetlen feszültséget okoz a karimán; külső behatások karbantartás vagy terepen történő vezetés során kemény repedéseket okoznak.

3. Hogyan erősíti meg a gyár, hogy minden elosztó megfelel az OE előírásoknak a szállítás előtt?

V: Négy fokozatú kioldókapu van alkalmazva. Először a nyersvas kémiáját ellenőrzik az olvadékkártya alapján. Másodszor, a hőkezelés után keménységi tesztet és véletlenszerű mikroszerkezeti ellenőrzést végeznek. Harmadszor, a megmunkált méreteket a tétel nagysága alapján mintavételi terv alapján mérik. Végül minden darabon átesik a fent leírt vízbemerítési szivárgásteszten, és az eredményt rögzítjük. A csomagolási ellenőr ezután összeveti az egységet az ügyfél cikkszámával, és vizuálisan megerősíti a felület állapotát. Ez a réteges megközelítés biztosítja, hogy a méret-, anyag- és tömítési követelmények teljesüljenek, mielőtt a termék elhagyja a dokkolót.
