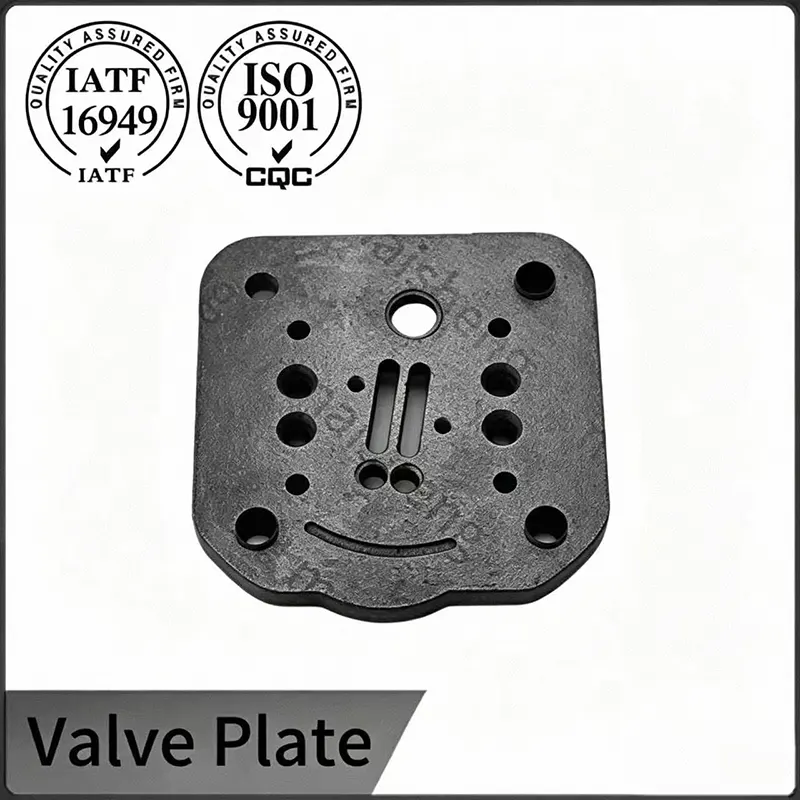

Öntöttvas szeleplap

Öntöttvas szeleplemezünk változatos szerkezeti elrendezésekkel büszkélkedhet, amelyek a személy- és haszongépjármű-modelleket lefedő különféle gépjármű-levegő-kompresszor-szerelvényekhez vannak szabva. Minden alkatrész finomított furatmegmunkáláson és precíz kontúrkikészítésen esik át a szerelési tűrés szűkítése érdekében, lehetővé téve a tartós légmentes tömítést a gyakori nyomásingadozások és ciklikus kompressziós terhelések ellen a jármű hosszú távú működése során. A szabványos specifikációk teljes skálája raktáron van a gyors ömlesztett szállítás érdekében, miközben a testreszabott méretek újratervezése támogatott, hogy megfeleljen a különféle utángyártott és OEM kompresszorkonfigurációk egyedi illesztési igényeinek a globális piacokon.

Anyagminőség és öntési módszer

A lemezek HT250-es minőségnek megfelelő szürkevasból öntöttek, külön öntött próbarudakon mérve a minimális szakítószilárdság 250 MPa. Gyantakötésű homokformázási eljárást alkalmaznak a sima felület eléréséhez és egyenletes metszetvastagság eléréséhez a csavarfejeken és a nyílásokon. A kiöntési szakaszban alkalmazott oltási kezelés egy teljesen perlites mátrixban A típusúra finomítja a grafitpehely eloszlását, amely biztosítja az anyag merevségét és természetes rezgéscsillapító képességét. A felrázást követően a nyers öntvények 550 Celsius fokos feszültségoldó kemencén haladnak át, így szabályozott áztatás történik, eltávolítva a hűtési folyamatból származó maradék feszültségeket, és stabilizálja az alkatrész geometriáját a megmunkálás előtt.

Rezgésállóság

Az öntöttvas szeleplemez szerkezetileg úgy van optimalizálva, hogy ellensúlyozza a jármű motorja és a kompresszorrudazat vezetés közbeni folyamatos mechanikai rezgését. A jól arányos belső furateloszlás segít egyenletesen eloszlatni az ismétlődő vibrációs feszültséget az egész alkatrészen, megakadályozva a tömítés elmozdulását és a levegő szivárgását, amelyet a hosszan tartó göröngyös úton történő utazás okoz. Az ilyen rezgésálló tulajdonságok biztosítják, hogy a megfelelő légkompresszorok állandó kompressziós teljesítményt tartsanak fenn változatos burkolati viszonyok között a városi utaktól a durva hegyi utakig.

Megmunkálási pontosság és szivárgási út ellenőrzése

A furat minősége és a felület síksága közvetlenül befolyásolja a szeleplemez tömítőképességét. A feszültségmentesítési ciklus után a lemezeket egy CNC megmunkáló központban helyezik el, ahol az összes csavarlyukat egyetlen rögzítésben fúrják meg és ütik meg, így a furat és a nullpont közötti pozíció tűrése 0,05 milliméter. A tömítőfelületet ezután 0,01 milliméter per 100 milliméteres hosszra lelapolják, monokromatikus fényforrással és optikai lapossággal ellenőrizve. A profilométeres ellenőrzés megerősíti, hogy a felületi érdesség Ra 0,6 mikron alatt marad, csökkentve a mikroszkopikus szivárgási útvonalakat, amelyek ronthatják a kompresszor térfogati hatékonyságát. A végső ellenőrzési mintákat próbatömítéssel szerelik össze, és víz alatt a névleges üzemi nyomás 1,2-szeresére helyezik nyomás alá, és az elfogadáshoz nulla buborékkibocsátás szükséges.

Logisztikai és tárolási alkalmazkodóképesség

Az öntöttvas szeleplemez stabil fizikai tulajdonságokkal rendelkezik, hogy elkerülje a vetemedést vagy a mérettorzulást a hosszú távú raktári tárolás és a hosszú távú nemzetközi szállítás során. A konzisztens formázási folyamat biztosítja, hogy a késztermékek állandó körvonalakban maradjanak normál környezeti hőmérséklet és páratartalom mellett, csökkentve az abnormális selejt veszteséget, amelyet az alkatrészek deformációja okoz az ömlesztett csomagolásban és a határokon átnyúló szállításban a globális autóalkatrész-kereskedők számára.

További öntöttvas szeleplap formák

A gyártás nyomon követhetősége és tanúsítása

The entire production line operates within an IATF 16949 certified management system backed by more than 25 years of experience in precision automotive component manufacturing. Each batch of incoming raw iron is verified using optical emission spectrometry against the material certificate, and the chemical composition is archived alongside the melt number. Machining process parameters are monitored with statistical control charts, and capability indices for critical dimensions are maintained above 1.33. Every finished plate carries a permanent batch code that links back to the casting heat number, the stress relief cycle chart, the CNC program revision and the final inspection report. This traceability structure supports complete PPAP level 3 submissions for compressor OEM programs, including process flow diagrams, PFMEA documents and material certifications.

GYIK

1.Milyen típusú berendezésekhez alkalmasak az öntöttvas szeleplapok?

V: Főleg nagy teherbírású ipari dugattyús légkompresszorokhoz, gépészeti járműfék-levegő-szivattyúkhoz, nagy, helyhez kötött levegőellátó kompresszorokhoz és hosszú távú folyamatos teljes terhelésű berendezésekhez használják. Magas vibrációjú, nagynyomású munkavégzési forgatókönyveket céloz meg, ahol az alumíniumötvözet lemezek nem tudják fenntartani a hosszú távú méretstabilitást.

2. Új öntöttvas szeleplemez cseréje után is szivárog a kompresszor, mi az oka?

V: Ez ritkán az új szeleplemez minőségi hibája. A fő okok közé tartozik a polírozatlan rozsda és szénmaradványok a henger szerelvényfelületén, a hengerfej tömítési síkjának deformációja, az illesztett szívó- és kipufogócsonkok szinkron cseréjének elmulasztása, valamint az összeszerelés során a csavarok inkonzisztens meghúzási nyomatéka. Tisztítsa meg az érintkezési felületeket, cserélje ki a szelepszárakat, és kalibrálja a nyomatékot a szivárgás megszüntetése érdekében.

3.Mi az ajánlott csavarhúzási nyomaték és meghúzási sorrend egy öntöttvas szeleplaphoz?

V: Tekintse meg a kompresszor szervizelési kézikönyvét a pontos értékért, jellemzően 10-15 Nm öntöttvas M6 kötőelemek esetén. Húzza meg a csavarokat átlósan két lépésben, először a célnyomaték feléig, majd a végső értékig. Az első 10 üzemóra után ellenőrizze újra a nyomatékot kalibrált kulccsal, miközben a hengerfej környezeti hőmérsékleten van. Az egyenletes csavarterhelés megakadályozza a lemez meghajlását, és biztosítja a nád egyenletes érintkezését a teljes tömítési kerületen.

4. Hogyan ellenőrizheti egy műhely szemrevételezéssel az öntöttvas szeleplemezt beszerelés előtt?

V: Helyezze a lemezt ismert sík felületre, például gránittömbre, és próbálja meg kézzel ringatni, minden érzékelhető ingadozás maradék torzulást jelez. Vizsgálja meg a menet állapotát egy folyásmérővel, és húzza végig tiszta ujját a tömítőfelületen, hogy észlelje a karcolásokat vagy lyukakat. Ellenőrizze, hogy a csavarfuratok szélein nincsenek-e sorja, és távolítsa el őket finom csiszolt kendővel, ha van. Egy olyan lemez, amely megfelel ezeken az egyszerű ellenőrzéseken, és ferdén megvilágítva nem mutat látható repedéseket, készen áll a beszerelésre.
